מדריך הדבקה למשטח ההדפסה שכבה ראשונה

שכבה ראשונה מוצלחת – כיול – פתרון בעיות

חומר לא נדבק למיטת הדפסה מה עושים?

הצלחה או כישלון של הדפסת תלת מימד קודם כל תלויה בשכבה הראשונה, לא משנה איזו מדפסת יש לכם, ואיזה משטח הדפסה ישנם מכלול גורמים שמשפיעים על כושר הדבקות למיטה, ומתוך כל ישנם גורמים שיכולים למנוע הדבקות של השכבה הראשונה, ומספיק שדבר אחד לא תקין החומר לא ידבק למיטה והדפסה יכולה להיהרס, או ההפך נדבק חזק מידיי והמודל לא יוצא או מתפרק ביציאה.

הגורמים המשפיעים על הדבקות שכבה ראשונה

  1. כיול המיטה – משליך באופן ישיר על הדבקות המיטה או אי הדבקות למיטת ההדפסה
  2. סוג המשטח – האם נייר מחוספס? זכוכית? מראה קריסטלית? זכוכית אולטרבייס? וכו..
  3. ניקיון המיטה – אבק, שומנים וכו איך מנקים נכון?!
  4. טמפרטורת המיטה – נמוכה? גבוהה? מה ההשלכות ומה מתאים
  5. איכות החומר PLA – חומר טהור -Pure או ממוחזר?

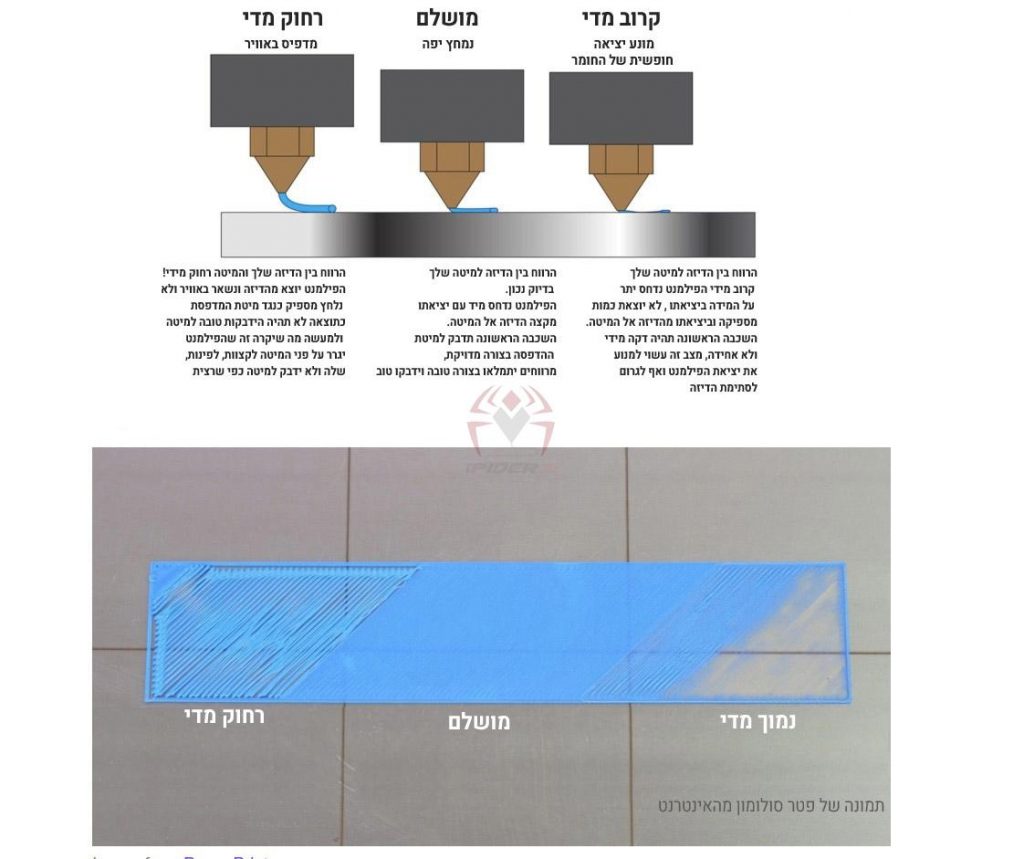

1- כיול מיטה

מרחק לא נכון בין הדיזה אל מיטת ההדפסה יכול להרוס את ההדפסה, דיזה קרובה מידיי למיטה יכולה לגרום לסתימה בראש ההדפסה או הדבקות מוגזמת, נושא כיול היינו אחד מהנושאים החשובים ביותר בהדפסת תלת מימד לכן יש לגביו מדריך תוכלו ללמוד לכייל את המדפסת כאן מדריך לכיול מיטת הדפסה ארטילרי+אנדר 3 (העיקרון שווה אצל כל המדפסות הממשק שונה)



2- סוג משטח ההדפסה

ישנם מגוון מאוד רחב של משטחי הדפסה, בינהם משטחי הדפסה שנועדו לחומרים שיותר קשה להדפיסם כגון ABS, כרגע אני אתייחס למספר בודד של משטחים לPLA שהוא יותר פופולרי.

נייר מחוספס שחור – מדבקת משטח הדפסה מגיע במדפסות פשוטות כסטנדרט כגון מדפסת ENDER 3 זהו משטח חד פעמי שבתחילת דרכו עובד טוב ודי מהר מאבד את היכולת להדבקות, בן השאר מפני שהוא מתמלא שאריות של הדפסה ואינו מחוספס יותר, ניתן להדביק חדש במקומו או לשדרג למשטח לא שחיק, שימו לב במדפסות כמו אנדר 3 שהמדבקה מודבקת על גבי אלומניום המשטח אינו ישר, בדרך כלל הוא מעוות או מתעוות בחום ואין גובה אחיד, דבר שמונע הדבקות תקינה

PEI קפיצי מגנטי – זהו המשטח המתקדם ביותר הוא מצופה בציפוי PEI חומר אשר קל להדפיס עליו חומרים נדבקים אליו בקלות כולל ABS, יש לשים לב שהטמפרטורות שיש להשתמש בו שונות מטמפרטורות של משטחים אחרים, משטח זה מתנתק בקלות מהמגנט בכדי להסיר את המודל המודפס

זכוכית אולטרבייס – משטח מיטה זכוכית מחוסמת שפותחה במיוחד עבור מדפסות תלת מימד הזכוכית ישרה, ומצופה מעין רשת מיקרונית שחורה שיוצרת חספוס עדין שמדביק בצורה מעולה את ההדפסה למיטה, המשטח הנחשב איכותי ביותר ומגיע במדפסות איכותיות, כגון Artillery genius pro כאשר הוא חדש אף מומלץ להדפיס עליו עם חימום נמוך יחסית בכדי שלא ידבק חזק מדיי

דבק ניר כחול – מעין סרט עמיד לחום גבוהה שמדביקים על משטח ההדפסה וההדפסות נדבקות אליו בצורה מצוינת, חסרונו בזה שדורש עבודת הדבקה למיטה , והחלפה אחת לתקופה לאחר שחיקה – דבק נייר כחול



3- נקיון המיטה

בדומה להתנהגות של דבק פלסטי מכל סוג, בכדי שידבק יש צורך לנקות את המשטח אליו הוא מודבק, גם כאן אם המיטה לא נקייה מאוד החומר לא ידבק, או שישתחרר לאחר כמה שכבות וההדפסה תיהרס, משטחים כגון מראה/אולטרבייס מומלץ לנקות ע”י חומר לניקוי מיטה או אלכוהול 99.8% שמיועד לניקוי רכיבי אלקטרוניקה, אלכוהול מדולל במים לא טוב , ואף יכול לגרום לחלודה במראה. לאחר התזה יש לנקות בנייר טישו /נייר טוואלט רק לשים לב שלא ישאיר אבק פירורים מדריך לניקוי מיטה נמצא בעמוד של חומר לניקוי מיטה. סרטון איך לנקות מראה/זכוכית



4- טמפרטורת מיטה

הכלל כאן הוא שאין כלל, זה נתון שמשתנה לפי סוג המשטח סוג ואיכות החומר, PLA שנמכר בספיידר דורש 60 מעלות אם הוא מודפס על מראה קריסטלית 67 מעלות , על משטח אולטרבייס חדש 40 מעלות, משטח אולטרבייס שחוק 65 מעלות, חומרים שרכשתם מחברה אחרת יהיה עלכם לעשות קצת ניסוי וטעייה לאיתור הטמפרטורה המתאימה.



שטח פנים קטן מידי

במקרים שהמודל מאוד צר, במקרים כאלו המודל עלול להתנתק, או אף להתנתק רק בחלק מהמיטה כמו בתמונה המצורפת

שיפור הדבקה למיטת ההדפסה

כמה פתרונות אפשריים

  1. שימוש ב-Brim: זהו שוליים שמוסיפים לבסיס המודל שעוזרים לו להידבק טוב יותר.
  2. הוספת ראפט (Raft): זו שכבת חומר נוספת בין המודל למיטה שמסייעת בהדבקה.
  3. הגדלת עובי השכבה הראשונה – זה יכול לעזור למודל להדבקר טוב יותר

את כל אלו תצטרכו להגדיר בתוכנת הסלייסר שלכם

אני ממליץ תמיד לבדוק מיד לאחר התיקון את ההדפסה הראשונה לראות שהמודל מתחיל להדבק כראוי למיטה. אם לא,
לעצור את ההדפסה ובצע את התיקונים הנדרשים.



5-איכות החומר

בכדי שחומר ידבק טוב נדרשת תכונה של “הרטבת מיטה” הרטבה מתייחסת ליכולתו של נוזל להתאים ולהיצמד למשטח יציב. כאשר נימה נמחצת על גבי משטח בנייה, החומר מנסה להתאים עצמו למשטח הבנייה במהלך ההדפסה. באופן אידיאלי, הפלסטיק ידבק למשטח בנוי שיש לו שטח פנים גבוה בינו לבין הפלסטיק.

במידה ותתנהלו על-פי כל הכללים לעיל חומר איכותי ידבק מצוין, אך חומר ממוחזר או חומר שהוכנסו לו רכיבים מוספים (בכדי להוזיל את היצור שלו) יהיה בעל כשר הרטבת מיטה נמוך ולכן כל הכללים לעיל לא יעזרו, גם אם הוא ידבק בתחילת ההדפסה הוא ישתחרר תוך כדי ההדפסה

שטח פנים



איך לעזאזל לנתק את האלמנט ממיטת ההדפסה?

הדפסתם, וההצלחה עלתה על כל דמיון… למעשה לא רק שהאלמנט נדבק טוב למיטה הוא נדבק טוב מדיי…. וזה לא משהו שאתם צריכים, אז מה עושים במקרה כזה?

1- תנו למיטה להתקרר לחלוטין

2- התיזו עם הנוזל לניקוי ושחרור, אם אין לכם אז עם אלכוהול 99 אחוז

3- נסו להסיר את המודל מהחלק העליון של האלמנט בעדינות בכדי לא לשבור אותו

4- אם עדיין זה קשה תעזרו בשפכטל מתאים אם אין אז בסכין מטבח, החזיקו את הסכין מהלהב ועם הידית שלו תנו מכות קלות על האלמנט

מאיזו שהיא סיבה עדיין לא הצלחתם?

פתרון אחרון שתמיד עובד….
חממו את המיטה ל110 מעלות המתינו 5 דקות , זה ירכך את החלק התחתון ויאפשר לכם להוציא את האלמנט

שימו לב

בגרסאות של מדפסת Bambulab – במדפסות אלו חובה לשים דבק סטיק לפני הדפסה ראשונה אחרת זה עלול להדבק בצורה קשה במיוחד ולא מתנתק. (בגלל הסוג המיוחד של המשטח)

חברים יקרים אוהב אתכם! מאחל לכם הדפסות מוצלחות

אהבתם? תגיבו כאן למטה, יש לכם שאלות? תכתבו אשמח לענות

19 comments

  1. iulian leibovitz

    ‏איזה אלופים חומרים ‏באיכות ‏גבוהה מאוד

    1. אייל ביטון

      תודה רבה לך יוליאן ?, אנו משתדלים ונמשיך להשתדל בדיוק עבור אנשים כמוך שמעריכים. תודה.

    2. אייל ביטון

      תודה רבה לך , בזכות אנשים כמוך שיודעים להעריך אנו ממשיכים בכל הכח להביא את הטוב ביותר במחירים הטובים ביותר שניתן

  2. eranbracha

    אייל אתה תותח ! נהנתי מאוד מכל הסרטונים שלך שתרמו לי להבנה המון !!! תודה רבה על ההשקעה של הזמן והסרטונים

    1. אייל ביטון

      שימחת אותי, אני עושה מאמצים למצוא זמן להכין סרטונים, לערוך וכדו’ בכדי לעזור לכמה שיותר חברים להנות מהתחום, ואז באה תגובה כמו שלך ומחממת את הלב ומזכירה לי למה אני משקיע תודה ?

  3. חגית

    טיפים מעולים.
    כמה זמן מחזיקה המדבקה? האם ניתן לשטוף אותה עם סבון כלים כמו את המשטח המגנטי?
    האם יש דרך לחדש את הציפוי של המשטח המגנטי?

    1. Eyal Biton

      מדבקה מחזיקה זמן רב מאוד ובתנאי שלא נוצר בה נזק, ניקיון שלה צריך להתבצע ע”י אלכוהול 70% ומעלה.

  4. רכשנו דגם מדהים hornet כיילנו והדגמים יוצאים מושלם למעט השליפה מהמשטח בסיום …
    (משתמשים ב pla טמפ’ מיטה 60) מעבר לחימום שוב ל 110 ושימוש בסכין באופן קבוע יש פיתרון נוסף?

    1. Eyal Biton

      מומלץ לא להשתמש בעזרים כגון סכין בכדי לא לשרוט את המיטה, אם זה נדבק חזק מידיי אז צריך להוריד את טמפרטורת המיטה לדוגמה ל50 ואפילו ל40 … אפשרות נוספת היא שהכיול צמוד מידיי למיטה ויש להרים מעט את הדיזה עד למצב שישתחרר לאחר התקררות המיטה בקלות, יש מאמר טוב בנושה שתוכלו ללמוד ממנו עוד כאן https://www.spider3d.co.il/%d7%94%d7%93%d7%91%d7%a7%d7%95%d7%aa-%d7%9c%d7%9e%d7%99%d7%98%d7%aa-%d7%94%d7%93%d7%a4%d7%a1%d7%94/

  5. shimrit sivan - peleg

    היי 🙂 קודם כל תודה שאתם כאן ויש את מי לשאול 🙏🏻
    מאוד חדשה בזה, עם זאת, כיילתי והדפסתי הדפסה ראשונה והיא יצאה מושלמת. ובפעם השנייה חשבתי שהכל ילך כמו בפעם הראשונה ולא כיוונתי את המיטה שוב כי חשבתי שאם בפעם הראשונה יצא טוב כך יהיה גם בפעם השנייה. מה שקרה זה שהחומר לא נדבק למשטח והתחיל להסתובב סביב עצמו ולא ידעתי איך לנקות את כל החומר שהתקשה, אז חיממתי את הראש שמוציא את החומר על מנת לנתק את השאריות ואז גם לא ידעתי האם אני צריכה לקרר את המדפסת ובכלל נהלים בסיסיים לאיך תמיד להתחיל הדפסה ובאיזה מצב נכון להשאיר את המדפסת אחרי שהיא סיימה לעבוד, האם לקרר, לכבות וכו. ואם אפשר אז עוד שאלות כלליות, האם תמיד צריך לכוון את המיטה לפני כל הדפסה? האם צריך להגדיר טמפרטורה שונה לכל מודל? או לפני כל הדפסה גם אם לא החלפנו חומר? האם יש נהלים לסגירת המדפסת או סיום ההדפסה? נגיד אם חיממתי את המדפסת על מנת לשחרר שאריות שנשארו בכל מיני חלקים במדפסת ואז אחרי שניקיתי כיביתי את הסוויץ לאוף האם זה בסדר?

    1. Eyal Biton

      היי שלום לך
      האמת שאלת שאלות רבות ומעניינות, לצערי לא ממש אפשרי לענוןת עליהם בצורה זו, אנו משתדלים לעשות הדרכות בכול נושא ונושא מציע לך לראות את המדריך המלא למדפיס המתחיל שעשיתי יתן לך מענה על שאלות רבות
      בהצלחה!

  6. מדהים , תודה רבה!

  7. ליאת

    אשמח לעזרה, מדפיסה על מראה, השכבות הראשונות יוצאות מצויין אבל השכבות העליונות זזות מעט בזמן הדפסה.
    Pla שנקנה ממכם, מדפסת אנדר 3 פרו.

    1. Spider3D

      נשמע כאילו יש צורך לבצע עבודת תחזוקה למדפסת, לחפש חופשים ולבטל אותם, לעיתים אף חולשה של הדרייברים יכולה לצור בעיה כזאת אך קודם כל הייתי מבצע עבודת תחזוקה יש מדריך אצלנו באתר שמסביר כיצד לעשות תחזוקה למדפסת, בהצלחה

  8. אני עשיתי כמה הדפסות הם יצוא טוב אבל עכשיו החוט לא נדבק מה לעשות?

    1. אייל ביטון

      תבחן את הצעדים במאמר, זה יכול להיות מכל אחד ואחד הגורמים שמפורטים במאמר

  9. זה יכול להיות כיול המיטה או ניקיון המיטה אבל ניסיתי לכיול ולנקות זה לא עזר…

    1. אייל ביטון

      אם את זה בדקת יש עוד 2 דברים לעשות, 1- להנמיך את הראש הדפסה שיהיה קרוב יותר אל המשטח (חיכוך של הדף קצת יותר ), אם זה לע עזר אז להרים טמפרטורה של מיטה (בין 60-75)
      בהצלחה אח יקר!

  10. תודה רבה זה שוב פועל
